用途及適用范圍:

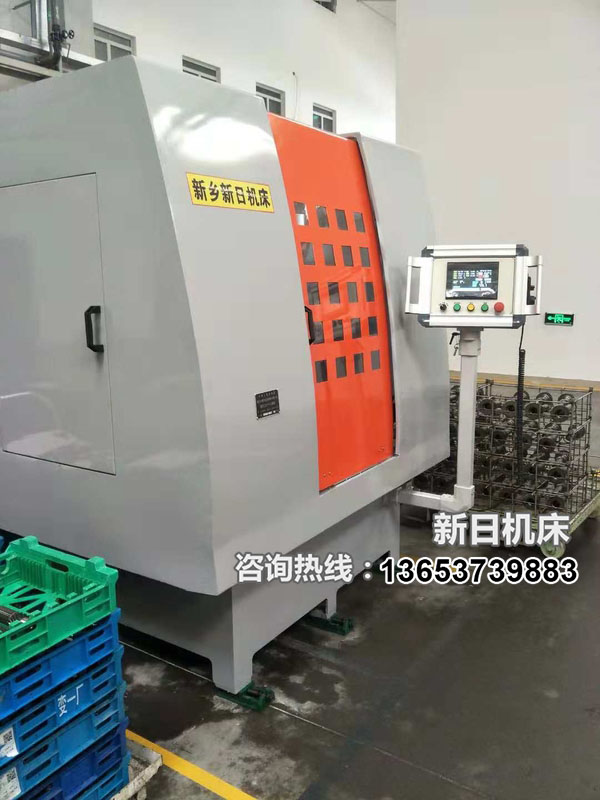

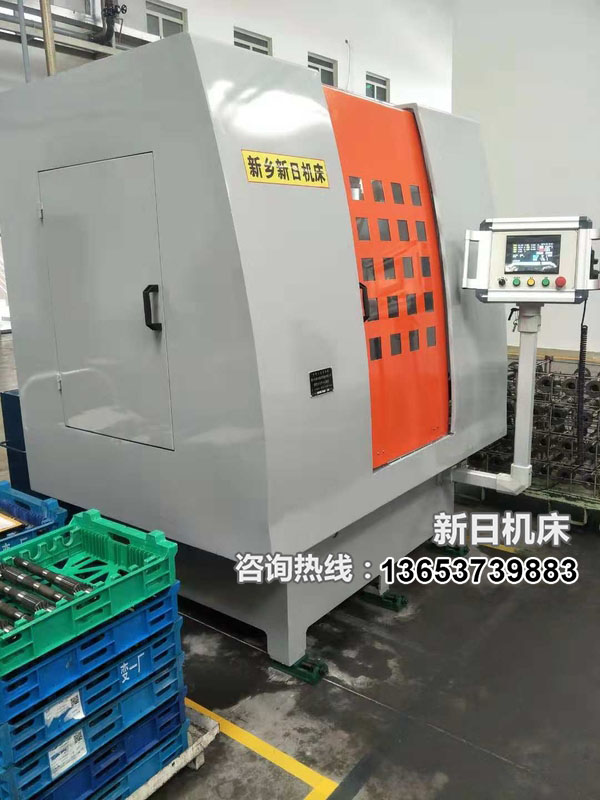

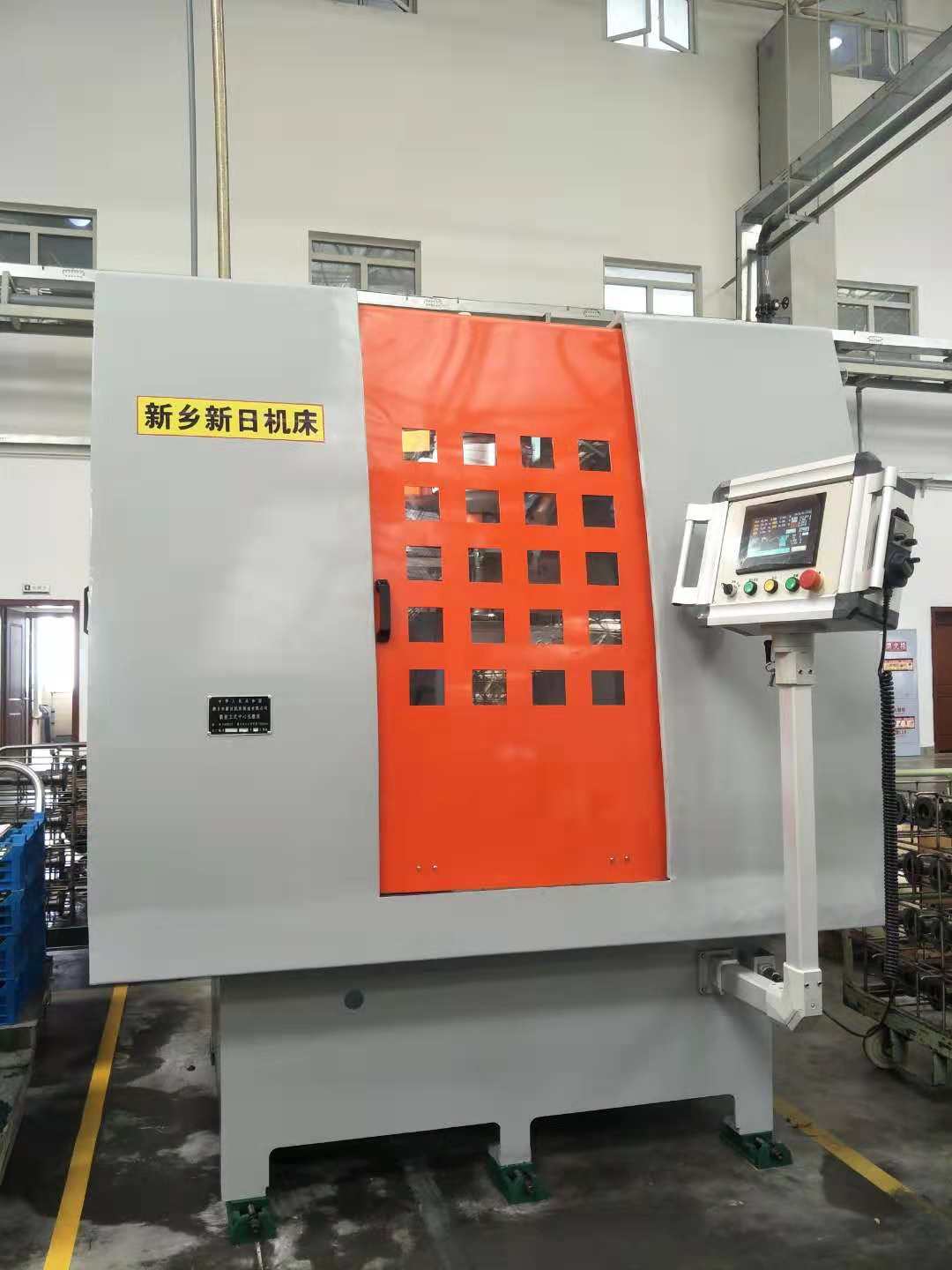

2MK8012×1000立式數控中心孔磨床是在原有純機械式中心孔磨床基礎上開發研制而成，主要用來解決機械式中心孔磨床零件定位誤差大、手動操作費時費力等的問題。數控中心孔(俗稱頂尖孔)磨床應用范圍相當廣泛，凡要求精度比較高的軸類零件，其兩端的中心孔都需要磨削。尤其針對薄壁、大孔零件由于熱處理變形而產生中心孔失圓，進而在以中心孔定位磨削外圓時難以達到要求的精度。中心孔(俗稱頂尖孔)是加工工藝基準，好的中心孔是制造高精度軸類件的基礎。其主要適用于主軸、齒輪軸、軋輥、檢棒、芯軸、塞規等精密軸類零件。
結構特點：
1、采用三菱7軸數控系統控制（系統用戶可以指定）
2、工件夾持定位采用伺服電機驅動。
3、磨頭進給、修砂輪裝置、測量裝置等機構采用伺服電機控制。
4、采用全封閉防護罩和專用吸塵器，防止磨削砂粒四處飛揚，保持工作環境安全、衛生、清潔。
技術參數：
項目 型號 | 2MK8012×1000 | ||
工件夾持直徑 | 8-120(其他特殊訂貨) | ||
工件長度 | 50-1000 | ||
中心孔錐角 | 60° | ||
中心孔錐面大直徑 | 60 | ||
中心孔小導孔直徑 | 1.5 | ||
工件大重量 | 100 | ||
主軸轉速（r/min） | 23000 | ||
公轉轉速（r/min） | 380 | ||
工件轉速（r/min） | 50 | ||
砂輪直徑 | 17/30/50/60 | ||
X軸夾持工件重復定位精度 | 0.003 | ||
Y軸磨頭進給重復定位精度 | 0.003 | ||
Z軸砂輪修整重復定位精度 | 0.003 | ||
Y1軸測量進給重復定位精度 | 0.003 | ||
砂輪自轉電機轉速與功率（r/min：kw） | 2800:0.25 | ||
公轉運動電機轉速與功率（r/min：kw） | 3000:0.75 | ||
工件轉動電機轉速與功率（r/min：kw） | 1400:0.12 | ||
吸塵器電機轉速與功率（r/min：kw） | 2800:1.1 | ||
重量 | 1200 | ||
中心孔錐角偏差 | 60° -4' | ||
中心孔跳動（mm） | 0.0025 | ||
中心孔表面粗糙度（μm） | Ra0.8 | ||
